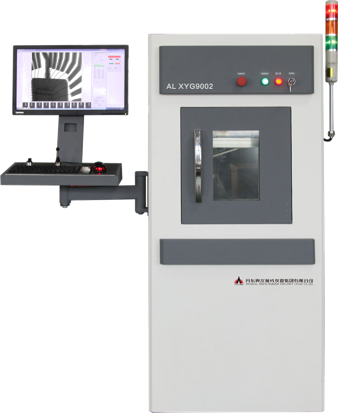

微焦點X射線檢測系統

該系統是集現代計算機軟件技術、精密機械制造技術、光學技術、電子技術、傳感器技術、無損檢測技術和圖像處理技術等于一體的高科技產品。它是進行產品研究、失效分析、高可靠篩選、質量評價、工藝改進等工作的有效手段。

適用范圍

●適用于BGA、CSP、Flip chip的檢測

●PCB板焊接情況檢測

●各種電池檢測

●IC封裝檢測

●電容、電阻等元器件

●金屬材料、介質材料的內部缺陷

●輕質材料的內部結構以及組件

●電熱管、珍珠、精密器件等

圖像處理系統主要功能

●虛擬三維成像，實時放大、縮小

●灰度優化，實時偽彩，人性化設計

●電子拍片，多幀疊加，快速便捷

●支持正/負圖像，邊緣可增強

●精確的曲率測量及統計

●先進的測量工具

●BGA焊球測量技術

●可進行角度、半徑、焊點面積、氣泡面積測量；氣泡所占比例計算；焊點坐標定位及統計

●動態存儲；存貯、打印、DVD讀寫多種輸出方式

主要參數

●微焦點X射線源

●管電壓調節范圍：20～160kV

●管電流調節范圍：0.1μA~1000μA

●焦點尺寸：1μm 、5μm、30μm

●JIMA分辨率：0.5μm~2μm

●放大倍數：20倍~3000倍

●檢測平臺可沿X－Y－Z多軸移動

檢測實例
